Wyzwalanie migawki
W tym kroku potrzebujemy podłączyć zdalne wyzwalanie migawki.
Niestety - w ziązku z tym, że mamy już zasłonięte piny przez Arduino, musimy ingerować w konstrukcję shielda.

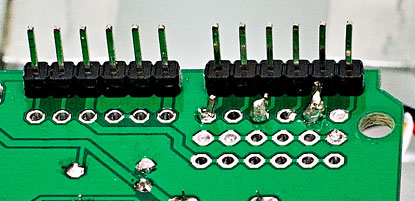

Rozpoczynamy od ucięcia pilota do zdalnego wyzwalania przy samym wtyku. W środku znajdziemy trzy kabelki, które po obróbce należy dolutować do shielda w kolejności:
- pin A0 - Ground
- pin A2 - Focus
- pin A4 - Shutter
Przed przystąpieniem do lutowania należy upewnić się (pomiar multimetrem), czy piny te na pewno nie są używane!
Zasada działania jest bardzo prosta - dwa połączone przewody powodują ustawienie ostrości, dołączenie trzeciego - zrobienie zdjęcia.
