Platforma obrotowa
Platforma obrotowa może być stworzona w inny sposób, w tym kroku w skrócie opiszemy, jak została skontruowana nasza.

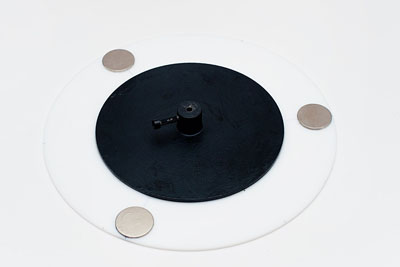

Nasza platforma składa się z czterech części:
- żelaznego łącznika silnika krokowego z platformą właściwą
- małej podstawy z pleksi (25 cm średnicy)
- dużej podstawy z pleksi (40 cm średnicy)
- magnesów łączących małą i dużą podstawę
Małą i dużą podstawę należy wyciąć laserowo (w ramach możliwości) lub zamówić gotowe.
Magnesy należy przymocować w tych samych miejscach na małej oraz dużej podstawie, aby nie bylo problemu z ich dokładnym przymocowaniem.
Po wymierzeniu tych samych miejsc na obu podstawach mała powinna autmatycznie połączyć się z większą.
Żelazny łącznik składa się z dwóch głównych oraz jednej dodatkowej części:
- 16 centymentrowej okrągłej żelaznej podstawy - 20 milimetrowego walca - opcjonalnej śruby dokręcającej
Podstawa została wycięta laserowo, natomiast walec wytoczony z odpowiedniego materiału (żelazo), który został dospawany do podstawy. W ramach wykończenia stworzyliśmy nagwintowany otwór, który dokręca platformę do silnika krokowego, usztywniając ją i zapobiegając przechyłom.
